31 ответов в теме

[xlk]

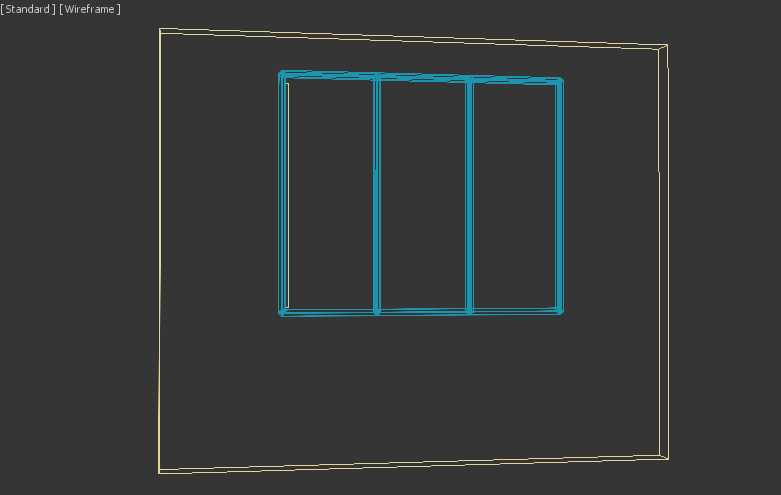

Подскажите с реализацией идеи фальш-окна (150х180 см). По задумке оно должно повторять интенсивность освещения на улице.





Я вижу это как 1..3 диммируемых лед драйвера, и три ленты по 5 метра, уложенных буквой "П" в каждом пролете окна.

управляются диммеры фоторезистором установленным под козырьком на улице.



В теории все понятно, но на практике куча вопросов. Как прикрутить фоторезистор к драйверам, проблема ШИМ -мерцания на малых режимах..и т.д.

[Lexx-1]

напомнило https://www.yaplakal...pic2783452.html

Подскажите с реализацией идеи фальш-окна (150х180 см). По задумке оно должно повторять интенсивность освещения на улице.





Я вижу это как 1..3 диммируемых лед драйвера, и три ленты по 5 метра, уложенных буквой "П" в каждом пролете окна.

управляются диммеры фоторезистором установленным под козырьком на улице.



В теории все понятно, но на практике куча вопросов. Как прикрутить фоторезистор к драйверам, проблема ШИМ -мерцания на малых режимах..и т.д.

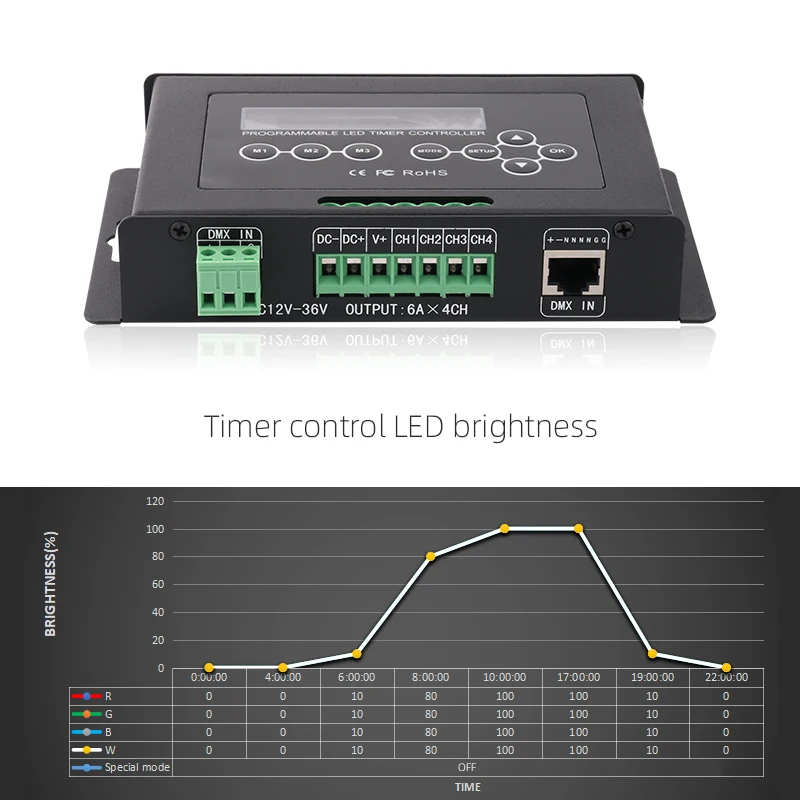

чет мне подсказывает что нужно такое брать https://aliexpress.r....34651875TqaOAF







https://aliexpress.r....34651875TqaOAF



так тут еще dmx , подрубишь дмх пульт и будешь типо свето оператора)



можно на закате красного добавить. а утром оранжевого)

Изменено: Lexx-1, 20.11.2024 - 22:22

[xlk]

Не пульт точно не нужен. На входе классический двухклавишнный выключатель, одна клавиша принудительно отключает "окно", вторая включает светильник по центру комнаты

[Aleks_K]

Подскажите с реализацией идеи фальш-окна (150х180 см). По задумке оно должно повторять интенсивность освещения на улице.







Я вижу это как 1..3 диммируемых лед драйвера, и три ленты по 5 метра, уложенных буквой "П" в каждом пролете окна.

управляются диммеры фоторезистором установленным под козырьком на улице.



В теории все понятно, но на практике куча вопросов. Как прикрутить фоторезистор к драйверам, проблема ШИМ -мерцания на малых режимах..и т.д.



Зачем фоторезистор? Ты хочешь автоматом свет включать днем (утром теплый, днем холодный, вечером теплый), а ночью гасить или делать темно синий свет?

В ШИМ-ах проблем нет если делать самому и рассчитать режим непрерывного тока на дросселе.

Если делать самому 2 варика. Дешево и сердито это алик, дорого, богато и качественно сам.

В любом случае нужно четкое ТЗ. Что нужно от устройства.

1. Температурный диапазон работ. Улица, квартира

2. Диапазон входных напряжений и тип питания. Постоянка 12...24, переменка 180...240...

3. Использование RGB или простой подсветки...

4. ИТД

[xlk]

Оттенок света не важен. Нужно просто регулирование яркости, повторяющее интенсивность солнечного освещения. Желательно плавное от 0 до 100%

Изменено: xlk, 20.11.2024 - 22:40

[Aleks_K]

Если прям нужен свет из окна, дешёвыми лентами не получится.

Нет, оттенок света не важен. Нужно просто регулирование яркости, повторяющее интенсивность солнечного освещения



А если днем темно и облака тоже гасить как на улице?

Светодиоды должны в торец оргстеклу светить. Оргстекло толстое и матированное. С другой стороны оргстекла прилепить фольгу что бы поток увеличить.

Есть где фотодатчик расположить? Отверстие в стене  итд?

Один генератор тока (ШИМ) не вытянет большой диапазон регулирования без мерцания. Я бы дробил на несколько источников. Например стартуют теплые диоды, доходят до 100%, потом подключаются холодные (имитация 12 часового солнца), обратно так же снижать холодный, потом снижать теплый.

[Lexx-1]

Хоть кто то рабыню в подвале завёл и хочет ее порадовать

[xlk]

Если прям нужен свет из окна, дешёвыми лентами не получится.



А если днем темно и облака тоже гасить как на улице?

Светодиоды должны в торец оргстеклу светить. Оргстекло толстое и матированное. С другой стороны оргстекла прилепить фольгу что бы поток увеличить.

Есть где фотодатчик расположить? Отверстие в стене  итд?

Один генератор тока (ШИМ) не вытянет большой диапазон регулирования без мерцания. Я бы дробил на несколько источников. Например стартуют теплые диоды, доходят до 100%, потом подключаются холодные (имитация 12 часового солнца), обратно так же снижать холодный, потом снижать теплый.



Ну не прям как из окна, но дешевые ленты в планы не входили изначально.

Думаю оргстекло можно заменить обычным стеклом 10мм.

Провод под фотодатчик выведен на улицу.

Усложнять оттенками не вижу смысла.

[Aleks_K]

Ну не прям как из окна, но дешевые ленты в планы не входили изначально.

Думаю оргстекло можно заменить обычным стеклом 10мм.

Провод под фотодатчик выведен на улицу.

Усложнять оттенками не вижу смысла.



Ну допустим ты поставил обычное стекло и что? За счет чего ты получишь равномерный свет? Обычное стекло прозрачное.

И у тебя будут тупо светящиеся буквы П

[Spetso]

Хоть кто то рабыню в подвале завёл и хочет ее порадовать

Мне кажется там рабыня это он сам Просто перестал приносить в дом деньги и жена выселила его в подвал.

[matrix]

Ну не прям как из окна, но дешевые ленты в планы не входили изначально.

Думаю оргстекло можно заменить обычным стеклом 10мм.

Провод под фотодатчик выведен на улицу.

Усложнять оттенками не вижу смысла.

Светодиодам нужно рассеивание. Фотодатчик кмк лишний)

[Lexx-1]

Ну допустим ты поставил обычное стекло и что? За счет чего ты получишь равномерный свет? Обычное стекло прозрачное.

И у тебя будут тупо светящиеся буквы П

Изменено: Lexx-1, 21.11.2024 - 02:10

[xlk]

Ну допустим ты поставил обычное стекло и что? За счет чего ты получишь равномерный свет? Обычное стекло прозрачное.

И у тебя будут тупо светящиеся буквы П



Вроде есть специальные рассеивающие пленки. Я думал секцию окна сделать как  бокс толщиной 30-40 мм, на заднюю стенку белую отражающую пленку, на стекло рассеивающую, внутри по периметру бокса лента.

[Inetman]

Не майся дурью, вмонтируй в стену телевизор, который будет показывать картинку с улицы... Или откуда захочешь.



[Aleks_K]

Не майся дурью, вмонтируй в стену телевизор, который будет показывать картинку с улицы... Или откуда захочешь.





Кстати отличная идея. По цене даже может быть дешевле! Только конечно яркость не та.

[Inetman]

Кстати отличная идея. По цене даже может быть дешевле! Только конечно яркость не та.

Если взять OLED-матрицу яркостью в пару тыщ нит, глаза выжечь хватит =)

По цене даже может быть дешевле!

Я, кстати, изучал вопрос промышленных фальшокон пару лет назад... Телевизор таки-да, дешевле за метр квадратный получается. Там 50х50см стоило тыщ 70, что ли...

[Prometheus]

OLED прекрасно яркость выдаст, телек вместо окна - кайфово. Был видос, чувак в гараже вроде сделал как купэ поезда с телеком вместо окна, и видос ж.д. дороги запустил.

[Tony]

телек вместо окна прикольная идея. хочешь море за окном, хочешь горы. хочешь лето, хочешь зима. хочешь солнце светит, хочешь ливень или снегопад

а можно надергать рандомных видосов и в плейлист их загнать, и никогда заранее не будешь знать, что именно за окном в этот момент

Изменено: Tony, 21.11.2024 - 10:36

[Aleks_K]

Так обычно и происходит. Как только заказчик начинает формулировать свое ТЗ ему сразу объяснят, что все фигня и нужно сделать по другому все!

[matrix]

Если взять OLED-матрицу яркостью в пару тыщ нит, глаза выжечь хватит =)

Я, кстати, изучал вопрос промышленных фальшокон пару лет назад... Телевизор таки-да, дешевле за метр квадратный получается. Там 50х50см стоило тыщ 70, что ли...

OLED и статичная картинка? Ненадолго.

[Tony]

OLED и статичная картинка? Ненадолго.

а зачем статичная? в том и фишка телека, что картинка может быть динамичная



в тв приставке яндекса в режиме ожидания набор роликов которые по кругу крутятся. тут может быть та же схема

Изменено: Tony, 21.11.2024 - 10:53

[matrix]

а зачем статичная? в том и фишка телека, что картинка может быть динамичная



в тв приставке яндекса в режиме ожидания набор роликов которые по кругу крутятся. тут может быть та же схема

Ну, тут весь кайф именно в полустатичной картинке, а не в показе динамичных "рекламных роликов".
Нет смысла обсуждать, OLED в эти размеры будет очень небюджетным решением, да и непрактичным.

[xlk]

Основное, что меня смущает это подбор диммируемых драйверов. И управление ими через фоторезистор. Есть какие-то 0..10в или 1..10в. Но я так понимаю, мерцать на малой яркости они будут в любом случае

[matrix]

Есть управляемые ленты на 5V, у меня везде стоят, я наоборот не понимаю стандартных 12V. Миллион различных эффектов с прошивкой WLED, макросы, синхронизация с различными сервисами, есть настройки рассвет/закат.

[Georgik]

Основное, что меня смущает это подбор диммируемых драйверов. И управление ими через фоторезистор. Есть какие-то 0..10в или 1..10в. Но я так понимаю, мерцать на малой яркости они будут в любом случае

Меня больше смущает реализация самого "окна", а не электроники как раз-таки...
