2113 ответов в теме

[Georgik]

Фото говно, ничего не видно и не ясно.

[Стас]

Я так понял монтаж слишком красивый. Электрики приохренели.

[Lyonchik]

да фото хреноватое - в полной темноте снимал...
Шкаф был наполовину заполнен водой - нижний ряд автоматов просто сгнил..

[Astriх]

Это нормально

[Lyonchik]

Я так понял монтаж слишком красивый. Электрики приохренели.

 tmp-cam--2118647396.jpg   104,78 Кб   0 раз скачано
Вот красивый монтаж

[WhiTe Eagle]

а ящик че, получается герметичный?

[aleksey]

да фото хреноватое - в полной темноте снимал...
Шкаф был наполовину заполнен водой - нижний ряд автоматов просто сгнил..

так и подводящего кабеля нет и нагрузки пустые автоматы

Изменено: aleksey, 4.09.2017 - 16:38

[Sia-Ori]

Шкаф в подвале, подвал с водой, вода до середины щита?


А, щит просто стоял на полу в подвале!

[Lyonchik]

Шкаф в подвале, подвал с водой, вода до середины щита?

А, щит просто стоял на полу в подвале!

Почти угадал - на стене, высота установки 1.8 м, 2й этаж 3х этажного тц.
Открыт был верх шкафа.
Хорошая крыша, однака...

Алексей, да шкаф не расключен. Электрики пришли заводить туда кабели, открыли шкаф, намокли и офигели...

[Такелажник ПоухаМинайл]

А можно для соединения фазных проводов в коробке использовать шины?

на рисунке ниже в шину объединены только земля и нулевой провод.
А фазный в общий узел стянут между элементами 3 и 4.
Удобнее же через шину.

[Zenzel]

В общем-то так всегда и делается)

[xlk]

от 3 в первый АВ из 4 группы делаем соединение проводом, а все АВ 4 группы соединяются вот такой гребенкой:



[Georgik]

А кто разрешил ставить пакетник номер 1?

[Стас]

А кто разрешил ставить пакетник номер 1?

он обычно закрыт и опломбирован. У меня так же, только 3х фазный пакетник до счётчика.

[Lyonchik]

Антиреклама автоматов ИЭК:

 IMG-20171101-WA0002.jpg   48,04 Кб   1 раз скачано  IMG-20171101-WA0003.jpg   61,38 Кб   5 раз скачано

Автомат даже не вздрогнул...

Что произошло не знаю - утром уже было так.

[WhiTe Eagle]

Антиреклама автоматов ИЭК:
IMG-20171101-WA0002.jpg IMG-20171101-WA0003.jpg
Автомат даже не вздрогнул...
Что произошло не знаю - утром уже было так.

Смею тебя расстроить, но даже на ИЭК есть подделки. Автомат еще не выкинул? Можешь вскрыть и внутрянку сфоткать?

[Astriх]

Автомат то выбран правильно, в соответствие с сечением и протяженностью трассы. А то может там трасса длинная , автомат 63 а и ток кз такой, что он и в теории не должен был выбить.

[TTL]

А кто разрешил ставить пакетник номер 1?

ПУЭ, п.1.5.36. Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

[Georgik]

он обычно закрыт и опломбирован. У меня так же, только 3х фазный пакетник до счётчика.

Если с пломбой - то понятно.

[vad161]

Гуру электрики, есть вопрос.

2-х комнатная квартира в новостройке, центр.

Сколько будет стоить ориентировочно работа по монтажу электрики, сборке щитка и тд.

Ориентировочно 60 точек (розетки, освещение и сетевые) на плане прикинул, без учета соединительных коробок.

В них хочу скрутку с пропайкой.

Понимаю, что на дворе новые технологии, ВАГО и тд, но я за старую, добрую классику.

Предложения можно в личку, чтобы тут не "мусорить"

[Sia-Ori]

В них хочу скрутку с пропайкой.

Понимаю, что на дворе новые технологии, ВАГО и тд, но я за старую, добрую классику.

Обжим на шестигранник - тоже хорошая вещь, на картинке справа. И Ваго 222-й серии на свет - вполне можно использовать, в местах, где возможны манипуляции, люстру поменять скажем.

[vad161]

Обжим на шестигранник - тоже хорошая вещь, на картинке справа. И Ваго 222-й серии на свет - вполне можно использовать, в местах, где возможны манипуляции, люстру поменять скажем.

Такая приблуда для обжима не у каждого может быть.

Но вещь отличная на фото

[Georgik]

Она стоит недорого для профи, для которого это инструмент.

[Sia-Ori]

https://avselectro.r...olyatsii/142777
3200 гидравлический пресс из недорогих.

[Lyonchik]

Смею тебя расстроить, но даже на ИЭК есть подделки. Автомат еще не выкинул? Можешь вскрыть и внутрянку сфоткать?

Да мне вообще фиолетово - я ИЭК никогда не использую. По мне - так ИЭК вообще подделка самого понятия "автоматический выключатель". Это просто выключатель!

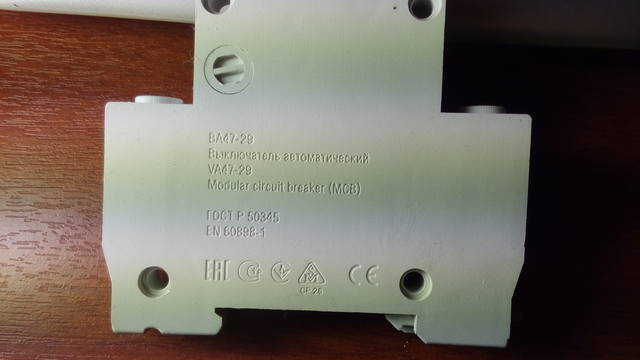

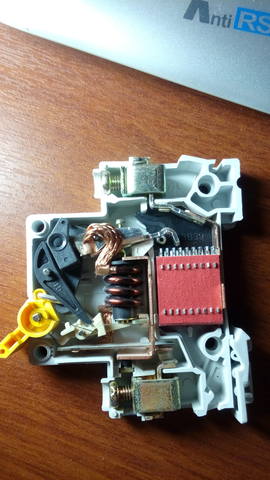

Фото снаружи и внутри
