713 ответов в теме

[matrix]

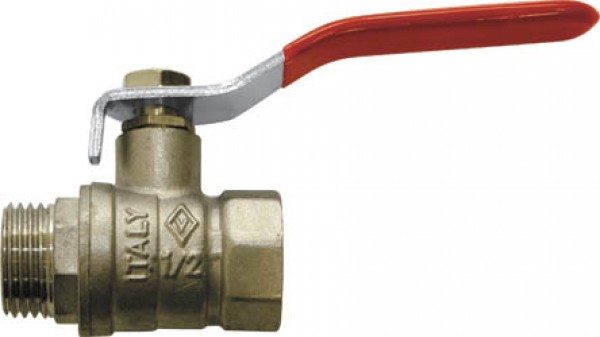

что за вентиль ?

[Bush]

тю, я думал им управлять можно

[matrix]

Так я и написал выше, что заменю на исправный вентиль и перед ним поставлю управляемый "аквасторож"

[Михаил_rnd]

Может кто сталкивался с этой платой https://ru.aliexpres...tegoryId=400103 надо под нее шилд вот этот не подходит,  https://ru.aliexpress.com/item/Free-shipping-NodeMCU-Motor-Shield-Board-L293D-for-ESP-12E-from-ESP8266-esp-12E-kit-diy/32386754632.html?detailNewVersion=&categoryId=400103 ширина контактов меньше платы.

Изменено: Михаил_rnd, 13.11.2016 - 15:52

[matrix]

Странно, вроде должны совпасть. Так где ширина контактов меньше, на шилде или на модуле ESP?

[Михаил_rnd]

Странно, вроде должны совпасть. Так где ширина контактов меньше, на шилде или на модуле ESP?

нашел шилд который подходит, просто модуль ESP  версии 3 и под этот шилд не подходит, т.к. он шире чем контакты на шилде. под 3ю версию свой модуль. с боле широкими контактами.

[Стас]

http://www.yaplakal....pic1498811.html

[Михаил_rnd]

http://www.yaplakal....pic1498811.html

комментарий понравился осторожно маты.

Spoiler

ахуеть у людей хотелки, смывать в унитазе тоже с приложения ?))ну хозяин барин хуле )))) позеленил )

Изменено: Михаил_rnd, 29.11.2016 - 18:22

[matrix]

Управление светом - это баловство, поэтому о нем задумываюсь в последнюю очередь. Пока в тестовом режиме только в одной комнате. И да, я могу сказать "Включи свет" в планшет, ноутбук или телефон и он включится )
Стас, посоветуй ТСу на ЯПе Мажордомо, оно как раз на php написано и бесплатно. ТС темы тоже еще тот любитель, начал изобретать непродуманный велосипед. Каждый светильник должны быть на отдельном контроллере, а централизованное управление уже на MegaD, малине, ардуине Mega и других, чтобы в случае выхода из строя главного устройства, всё продолжало работать в прежнем режиме.

[Стас]

Меня там забанили. )

[Михаил_rnd]

Меня там забанили. )

все яп можно закрывать

[Стас]

Вот еще с ардуинкой.



http://www.yaplakal....pic1529697.html

[aleksey]

Вот еще с ардуинкой.



http://www.yaplakal....pic1529697.html

порадовало---

Далее нужен корпус. Можно заколхозить из какого-нибудь пластикового контейнера, или заказать на али типовой пластиковый корпус для подобного барахла, или купить распределительную коробку в электротоварах, но мне лень выходить из дома, поэтому, я по-быстрому накидал в солиде уродца и распечатал его на 3D принтере.

[Стас]

Ну да тип мажор конечно. Но голова варит. И в Солиде уродцев накидывает, и кодит, и в электронике шарит.

[matrix]

Я думал таки никто и не напишет. К 7й странице разродились толковые. Китайские реле, не рассчитанные на такую нагрузку, ставить на бесконтрольный конвектор это полный алес, нее Стас, он нихрена не шарит. На реле через время, очень короткое, залипают контакты и будет оно шпарить дальше.
Тут нужны оптронно-симисторные твердотельные реле с радиатором. И опять же, на тех Fotek-ах, что продаются на Али китайцы дурят и ставят внутри симисторы на гораздо меньший ток нагрузки. Так что в идеале паять самому или переделывать китайскую залипуху. А синенькими реле только елочку коммутировать, что я и сделал перед НГ. Дочка была рада включать ее фразой "Раз, два, три, елочка гори!" )

[Стас]

Ну не знаю, у меня печь для запекания в подвале работает от Овеновского термопреобразователя трм1. Там тоже крохотное реле на 16А коммутирует 2кВт тэн уже лет 5... Не все время естессно.
Переделывать много не надо, достаточно доп реле поставить внешнее.

[matrix]

Обычно от залипания страхуются вторым реле, которое последовательно ставят. Ну, если нечастые подключения, то возможно. Опять же реле более надежное.

[matrix]

Итак, пришел волшебный треугольник, который умеет управлять любыми девайсами по ИК и радиоканалу, попробуем сделать дом умнее, а не просто попереключать каналы, поиграться светом или пощелкать сплитом.


Пока народ обсуждает какой выбрать робот-пылесос, попробуем его сделать более умным, чтобы он запускался в отсутствии хозяев, а при их приходе домой тихонько возвращался на базу, дабы не мешался под ногами. Ну и тривиальный интерфейс управления настройками:


Еще добавлено информирование при снятии с охраны о состоявшейся уборке, и в случае совершенных трех уборках дополнительное информирование о чистке контейнера пыли.


Изменено: matrix, 17.10.2017 - 15:34

[Санчо]

Итак, пришел волшебный треугольник, который умеет управлять любыми девайсами по ИК и радиоканалу, попробуем сделать дом умнее, а не просто попереключать каналы, поиграться светом или пощелкать сплитом.



ссылочку можно спросить?

кондиционер бы так замутить через него на лето

чтобы к приходу холодку нагонял ))

[matrix]

Я брал вот тут на ебее, на али почему то оно дороже. Ищи по Broadlink RM2 Pro.

[Санчо]

спс

думал такое дороже стоит

1600 весьма сромно

[Стас]

А ты затейник, Алиса у него, видали?!

Вот еще чувак интересное изваял.

http://www.yaplakal....pic1535074.html

[matrix]

Пришла пора собственную самоделку-разработку замутить.

Вот такое нарукожопил





Первая поделка на основе ЛУТ (лазерно-утюжной технологии), да еще и пришлось миксовать SMD-компоненты с малоприспособленными к поверхностному монтажу микросхемами в "старинном" DIP-корпусе, поэтому получилось немного аляповато. В общем и целом работает ... и хорошо.

Задействованы 2 драйвера управления двигателями L293D, Wi-Fi-модуль ESP-12 на основе прошивки WiFi-IoT и расширитель GPIO (верхняя микросхема 74HC595), поскольку выходов на ESP недостаточно для управления двумя драйверами.

Этот девайс способен управлять сразу 4-мя горизонтальными алюминиевыми жалюзями, в свою очередь со стороны пользователя доступно управление с помощью любого пульта ДУ (кнопки можно запрограммировать), либо по Wi-Fi с любого устройства в рамках умного дома. Естественно оно имеет обратную связь, т.е. если открыли жалюзи с помощью пульта ДУ, то система покажет, что "жалюзи открыты".

Осталось сделать монтаж и окончательную отладку.

В жалюзи на центральную ось будет вмонтирован микродвигатель с редуктором с одной стороны:





И обычный переменный резистор (потенциометр) с другой - для точного определения состояния ламелей жалюзи. Провода под кабель-канал постараемся уложить более-менее незаметно. На потенциометр надо подвести 3 провода, на мотор - 2, поэтому задействуем для этих целей "витую пару". To be continue...

[Стас]

Ну нахер, лучше занавески повесить...

[Михаил_rnd]

Ну нахер, лучше занавески повесить...

с пультом и сенсором освещенности ?   Темнеет они закрываются, светлеет открываются ))) или по таймеру. Еще как вариант, стекла монохромные с автозатемнением намутить.

Изменено: Михаил_rnd, 9.02.2017 - 10:52
