716 ответов в теме

[Sia-Ori]

Если считать формально по автоматам и УЗО то влезет, но т.к. будет еще как минимум пять нулевых шин, возьмите ящик побольше как Вам уже советовали

Если УЗО на одного потребителя - то шина не нужна.

поэтому шин минимум две, земля, ноль, максимум семь

[Kali]

Щиток на 42 бери, он кажется ближайший к 36.

[sash76]



На сколько я помню, 2-х полюсное узо, занимает примерно место 3-х 1 полюсных автоматов. Соответственно 5×3+19+2=36. Лучше на 42 ящик возьми, проще коммутировать будет.

Геометрически - УЗО = 2 автомата. Все приборы Шнайдер Реси9.



Если УЗО на одного потребителя - то шина не нужна.

поэтому шин минимум две, земля, ноль, максимум семь

Такое одно - на одного потребителя, те дополнительно 4 шины нулевых, и 2 комплектных - ноль и земля.



Щиток на 42 бери, он кажется ближайший к 36.

О том и вопрос - идут они как 36(42) - те я так понял, расчитаны на 36 и + выламывать доп секции на лицевой панели( ????). Следующий за 36, это 48(одоробла ). А по приборам 2*5+19+2*4=37.



[Kali]

36 это уже макс. кол-во. Поищи другого производитнля, у ИЭК, точно есть на 42.

[_aleks_]

Геометрически - УЗО = 2 автомата. Все приборы Шнайдер Реси9.

Такое одно - на одного потребителя, те дополнительно 4 шины нулевых, и 2 комплектных - ноль и земля.

О том и вопрос - идут они как 36(42) - те я так понял, расчитаны на 36 и + выламывать доп секции на лицевой панели( ????). Следующий за 36, это 48(одоробла ). А по приборам 2*5+19+2*4=37.

В дальнейшем решите поставить УЗМ, вольт/амперметр, розетку что будете делать? Я бы поставил на 48, если место позволяет

Изменено: _aleks_, 22.01.2017 - 10:01

[sash76]

Доводы приняты, беру с запасом на 48. Всем спасибо

[TOP GUN]

Нужно еще один такой шкафчик собрать. Подскажите, чтобы киловатт 50 нагрузку держал, лучше 100, какие по параметрам компоненты нужно собрать?

Счетчик-?

3х полюсной входной автомат -?

3х полюсной выходной автомат-?

какого брать сечения провода для соединения счетчика и автоматов?

сип на входе будет 4х50

Изменено: TOP GUN, 14.03.2019 - 20:21

[TTL]

100000/(380*1,73*0,8)=190 Ампер, отсюда и пляшем. Вводной автомат 200А (лучше что-то типа  Compact CVS250F - около 10000 р.,но оно того стоит)

, трансформаторы тока 200/5,счетчик любой на 5(10) А 400В. Выходной автомат на одну линию не нужен, если несколько линий - считать по нагрузкам.

[TOP GUN]

100000/(380*1,73*0,8)=190 Ампер, отсюда и пляшем. Вводной автомат 200А (лучше что-то типа  Compact CVS250F - около 10000 р.,но оно того стоит)
, трансформаторы тока 200/5,счетчик любой на 5(10) А 400В. Выходной автомат на одну линию не нужен, если несколько линий - считать по нагрузкам.

Из щитка будет выходить одна линия. Но как без выходного автомата? Мне опломбируют счетчик и как мне потом к нему подключаться? На что выводить фазы из счетчика?

[TOP GUN]

Проводом какого сечения соединять трансформаторы тока со счетчиком?

Проводом какого сечения соединять трансформаторы тока со счетчиком?

нашел инфу: ПуВ 2,5 кв.мм.

Из щитка будет выходить одна линия. Но как без выходного автомата? Мне опломбируют счетчик и как мне потом к нему подключаться? На что выводить фазы из счетчика?

вроде разобрался. нагрузку подключаю к трансформаторам на Л2

[TTL]

Проводом какого сечения соединять трансформаторы тока со счетчиком?

нашел инфу: ПуВ 2,5 кв.мм.

вроде разобрался. нагрузку подключаю к трансформаторам на Л2

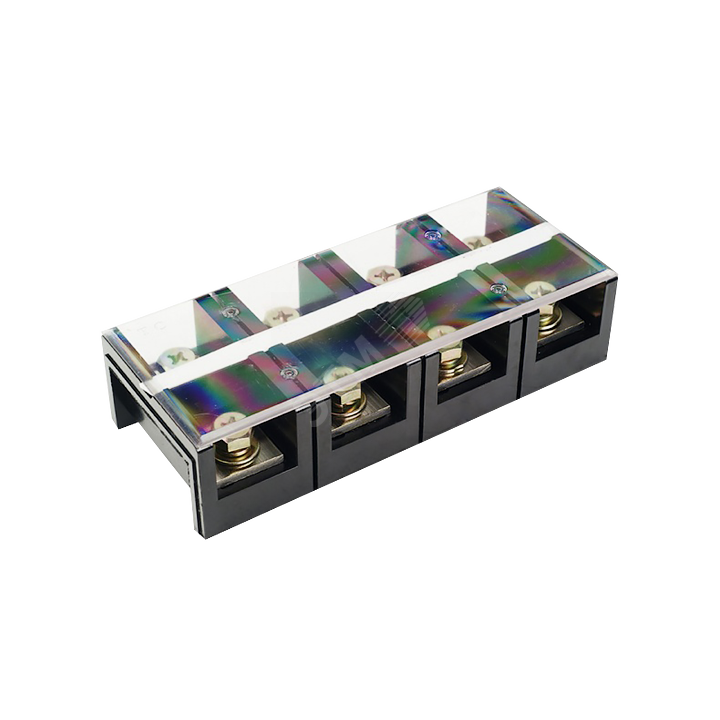

Для подключения кабелей ,и для безопасности (видимый разрыв) можно установить рубильник типа ВР-32 250А, либо просто "Терминал клеммный TC-3004 до 150мм2 300A 4 клеммные пары"  - 1000 рублей, трансформаторы тока нынешние - штука довольно нежная, и частых переключений не любят.Подключение желательно шинкой 2х3, лучше изолированной

Блин, не дает редактировать - шинкой 20х3, минимум 15х3 мм

[Mixa]

Если интересует, были АВВ автоматы 150, 200, 250 А. Отдам за недорого.

[TOP GUN]

Вот еще вопрос, краем уха слышал что есть тариф день/ночь. Такое возможно у нас или это от региона зависит?

Счетчик электроэнергии CE301 R33 043-JAZ трехфазный многотарифный, 5(10), кл.точ. 0.5s, D, ЖКИ, RS485, оптопорт (101004002008840)

Изменено: TOP GUN, 15.03.2019 - 12:34

[TOP GUN]

 трансформаторы тока нынешние - штука довольно нежная, и частых переключений не любят.

Не уловил что такое частые переключения, которые не любят трансформаторы тока?

[TOP GUN]

Если интересует, были АВВ автоматы 150, 200, 250 А. Отдам за недорого.

Новые? 200А сколько стоит?

[VA1975]

Вот еще вопрос, краем уха слышал что есть тариф день/ночь. Такое возможно у нас или это от региона зависит?

Счетчик электроэнергии CE301 R33 043-JAZ трехфазный многотарифный, 5(10), кл.точ. 0.5s, D, ЖКИ, RS485, оптопорт (101004002008840)

Есть https://rostov.tns-e...s/tariff-table/
Посчитай тогда на три зоны, может оказаться ещё выгоднее

[TOP GUN]

Есть https://rostov.tns-e...s/tariff-table/
Посчитай тогда на три зоны, может оказаться ещё выгоднее

Посчитал и расстроился. Даже если потребление ночью будет с такой же нагрузкой, как днем, то не будет выгоды. Такой двойной тариф выгоден только тем у кого потребление ночью значительно выше, чем днем. Вижу только одних потенциальных потребителей данного тарифа: те у кого стоит электрокотел с гидроэнергоаккумулятором. Ночью они могут включать котел, аккумулятор будет копить тепло и раздавать его днем при отключенном котле.

[TTL]

Не уловил что такое частые переключения, которые не любят трансформаторы тока?

Имел в виду - если щит для подключения каких-то временных потребителей, то шинки трансформаторов тока после нескольких подключений хорошего кабеля квадрат на 150 , просто развалятся. Если один раз стационарно, то проблем нет.

[TOP GUN]

Имел в виду - если щит для подключения каких-то временных потребителей, то шинки трансформаторов тока после нескольких подключений хорошего кабеля квадрат на 150 , просто развалятся. Если один раз стационарно, то проблем нет.

Один раз и навсегда. Это щиток только для прибора учета.

Далее сип пойдет в гараж, там будут ставить вру.

Посчитал и расстроился. Даже если потребление ночью будет с такой же нагрузкой, как днем, то не будет выгоды. Такой двойной тариф выгоден только тем у кого потребление ночью значительно выше, чем днем. Вижу только одних потенциальных потребителей данного тарифа: те у кого стоит электрокотел с гидроэнергоаккумулятором. Ночью они могут включать котел, аккумулятор будет копить тепло и раздавать его днем при отключенном котле.

ни у электрокары у кого, наверно тоже выгодно будет.

[Стас]

Не уловил что такое частые переключения, которые не любят трансформаторы тока?

тоже непонятно. Им какая разница?

[Сев-Кав ТВ]

тоже непонятно. Им какая разница?

Не переключений, а подключений физических с кручением каждый раз болта. Резьбы были наверно сорваны могучей лапой.

[Стас]

А, ну такое никто не любит.

[Сев-Кав ТВ]

Ещё, кстати, вот чего на счёт трансформатора тока )

Он экономит электроэнергию.







Не судите строго )

[TTL]

Ещё, кстати, вот чего на счёт трансформатора тока )

Он экономит электроэнергию.

Не судите строго )

Гораздо эффективнее, когда магнит находится на трансформаторах тока, встроенных в счетчик - https://moluch.ru/archive/158/44626/

Хотя, надо будет проверить экспериментально - на трансформаторах тока я ни разу антимагнитных пломб не видел, а вот на счетчиках - запросто.

[LEKS161]

100000/(380*1,73*0,8)=190 Ампер, отсюда и пляшем. Вводной автомат 200А (лучше что-то типа  Compact CVS250F - около 10000 р.,но оно того стоит)
, трансформаторы тока 200/5,счетчик любой на 5(10) А 400В. Выходной автомат на одну линию не нужен, если несколько линий - считать по нагрузкам.

Как я понял вы хотите на 50й сип поставить вводной автомат 200А и дать нагрузку 100 квт? Загорится у вас это дело...
