Нужно сделать пульт управления, как от детского паровозика. С реверсом и плавным регулированием от центра. Нашел в интернете схему. На схеме питание выполненно от транформатора со средней точкой (т.е. три вывода: 5в, земля, 5в), а в моих фантазиях все должно работать от повербанка  т.е. просто два провода +5в и -5в.

Может кто-то умный подскажет как изменить схему?



[SGray]

чот, мне кажется, схема излишне усложнена...

[Малыш]

Что то земля на выходе смущает ...

Точнее построение выхода - имеет место КЗ плюса и иинуса

Изменено: Малыш, 15.06.2025 - 11:40

[xlk]

чот, мне кажется, схема излишне усложнена...

Да я был бы рад упрощению, но ума не хватает

[KNYAZ]

Реверс делаешь обычным тумблером, а плавность хода переменым резистором , расчитав его параметры, исходя из потребляемого тока...

[xlk]

Реверс делаешь обычным тумблером, а плавность хода переменым резистором , расчитав его параметры, исходя из потребляемого тока...



Такого типа плат дофига на озоне по 150р, паять ничего не надо. Нужно без тумблера, просто переменным резистором от центра туда-сюда.

Изменено: xlk, 15.06.2025 - 12:08

[=one=]

Плавная регулировка скорости с реверсом.

[AleM]

Может кто-то умный подскажет как изменить схему?

Для начала нужно измерить силу тока, который потребляет устройство. И что там за нагрузка, коллекторный двигатель?

Если просто для игрушки, то как тут уже написали реверс на тумблёре на три положения и скорость регулировать переменным резистором.

P.S. прочитал, что нужно менять направление резистором - ну тогда собрать ту верхнюю схему и ДВА повербанка.

Что то земля на выходе смущает ...

Точнее построение выхода - имеет место КЗ плюса и иинуса

Там же двухполярный выпрямитель, КЗ не будет.

Изменено: AleM, 15.06.2025 - 15:41

[matrix]

P.S. прочитал, что нужно менять направление резистором - ну тогда собрать ту верхнюю схему и ДВА повербанка.

Да нет, это излишне. Давно придумали L293D
Собирал управление жалюзами когда-то на ESP+L293D и моторчиках с редуктором, всё отлично работало.

[matrix]

чот, мне кажется, схема излишне усложнена...

Она на трансформаторе и транзисторах с реверсом по питанию. Придумай проще))

[TTL]

Модулей ШИМ драйверов под DC двигатели на Али и Озоне полно, в том числе и с реверсом, и от 5 вольт, но управление реверсом везде переключателем, для реверса по положению резистора надо что-то самопальное городить, с компаратором и управляемым Н-мостом, в любом случае в наше время использовать транзисторные регуляторы с линейным режимом и КПД 5%, тем более с автономным питанием - полный анахронизм. Плюс нужно концевиком организовать полное отключение в среднем положении резистора, иначе при малых заданиях будет тупо стоять и греться понапрасну.Готовых решений под такую задачу не попадалось пока.

[Fedostas]

Нужно сделать пульт управления, как от детского паровозика. С реверсом и плавным регулированием от центра. Нашел в интернете схему. На схеме питание выполненно от транформатора со средней точкой (т.е. три вывода: 5в, земля, 5в), а в моих фантазиях все должно работать от повербанка  т.е. просто два провода +5в и -5в.

Может кто-то умный подскажет как изменить схему?



Две зарядки  от мобил с током ампера 2.

Минусы в кучу , плюсы на плечи.

Собственно все.

Если автономность нужна - аналогично с  повербанками.



Соответственно из схемы выкидывается все что расположено  левее от С1 и С2



Либо сделать из однополярного напряжения двуполярное.

Изменено: Fedostas, 15.06.2025 - 19:17

[matrix]

Вот похожий пример

https://rutube.ru/vi...fcafc56bd991c03

[Georgik]

Модулей ШИМ драйверов под DC двигатели на Али и Озоне полно, в том числе и с реверсом, и от 5 вольт, но управление реверсом везде переключателем, для реверса по положению резистора надо что-то самопальное городить, с компаратором и управляемым Н-мостом, в любом случае в наше время использовать транзисторные регуляторы с линейным режимом и КПД 5%, тем более с автономным питанием - полный анахронизм. Плюс нужно концевиком организовать полное отключение в среднем положении резистора, иначе при малых заданиях будет тупо стоять и греться понапрасну.Готовых решений под такую задачу не попадалось пока.

Тю, обычная микросхема-драйвер для коллекторного мотора. Именно такие стоят в серво-машинках - там именно то что надо - микросхема/моторчик/переменный резистор. И именно без концнвиков и тумблеров, именно просто обычным переменным резистором и скорость и реверс.

[Georgik]

Две зарядки от мобил с током ампера 2.
Минусы в кучу , плюсы на плечи.
Собственно все.
Если автономность нужна - аналогично с повербанками.

Соответственно из схемы выкидывается все что расположено левее от С1 и С2

Либо сделать из однополярного напряжения двуполярное.

Слишком сложно и трансформатор ещё…

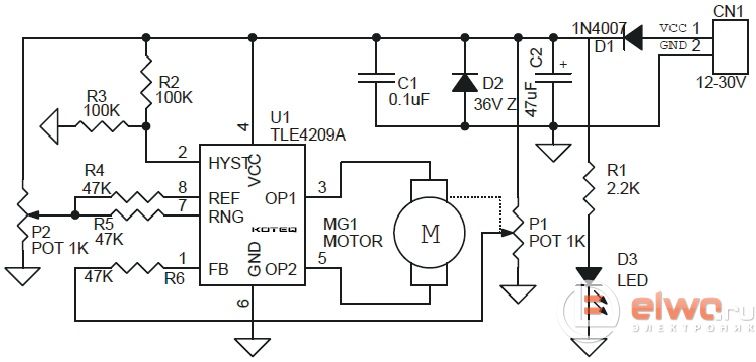

Вот что нашел быстро если искать, переделать под себя по-идее можно.

Прикрепленные миниатюры

•

Изменено: Georgik, 19.06.2025 - 08:16

[Aleks_K]

Слишком сложно и трансформатор ещё…
Вот что нашел быстро если искать, переделать под себя по-идее можно.

Зашибись. А где тут повербанк с +5В и -5В?

ТЗ вроде автор топика огласил.

[SGray]

Зашибись. А где тут повербанк с +5В и -5В?

ТЗ вроде автор топика огласил.

дык, переверни его!



[Aleks_K]

дык, переверни его!





Я чет тупанул. В каждом же есть 30В. Точно!

Для не тупанувших из 5в ДЕЛАЕМ 12....30В (называется STEP UP микрухи). Потом из 12....30 делаем уже +Xz и -Xz

Или просто в чип и дипе берешь обычный DC/DC на нужную мощность и получаешь из +5В Двуполярку - DKM10E-05, Преобразователь DC/DC, 10Вт, Uвх 4,7-8В, Uвых 5ВDC, Uвых.2 -5ВDC



https://www.chipdip....uct0/8008516604

Можно вообще такую шнягу купить https://www.chipdip.ru/product/lm2-130

Изменено: Aleks_K, 19.06.2025 - 15:24

[matrix]

Вы не устали придумывать велосипеды?))

Я скинул рабочий вариант: одна микросхема без обвязки, переменный резистор и контроллер (Arduino или ESP любая). C ESP вообще можно будет с телефона ещё управлять или из браузера.

Не хватит напряжения, тогда уже можно такой DC-кой поднять.

Вот скрипт для ардуины https://disk.yandex..../70X6zjwT3Jz5pd

Вот схема:



Проще не бывает!

Берем 2 микросхемы и 4WD электромобиль можно собрать, круче, чем у Стича.

[Georgik]

Я чет тупанул. В каждом же есть 30В. Точно!

Для не тупанувших из 5в ДЕЛАЕМ 12....30В (называется STEP UP микрухи). Потом из 12....30 делаем уже +Xz и -Xz

Или просто в чип и дипе берешь обычный DC/DC на нужную мощность и получаешь из +5В Двуполярку - DKM10E-05, Преобразователь DC/DC, 10Вт, Uвх 4,7-8В, Uвых 5ВDC, Uвых.2 -5ВDC



https://www.chipdip....uct0/8008516604

Можно вообще такую шнягу купить https://www.chipdip.ru/product/lm2-130

Не проще купить готовый триггер за копейки под PowerBank, нафига эти повышайки когда практически любой PowerBank умеет всё сам? Почти каждый PowerBank умеет спокойно 5/9/12В... Я схему привел просто как пример, найти и сделать именно под 5В не большая проблема на аналоге....
