17 ответов в теме

[TOP GUN]

Затеялся апгрейдом на производстве. Гидравлику смонтировал, а с электрической частью требуется помощь.

Вопрос номер 1. Реализовать постоянный сигнал при подаче кратковременного нажатия кнопки, который пойдет на замыкание реле 24В (DС), с возможностью выключения этого сигнала по команде от другого источника.

Существуют ли готовые платы, например, на базе 74HC14 с релюшкой на 24В (DC) и желательно с питанием самой платы тоже от 24В(DC)?





[Мaster]

Тиристор или транзистор никак, обязательно готовые платы?

[faddist]

Возможно будет достаточно реализовать схему самоподхват реле с разрывом самоподхвата другим размыкателем

ЗЫ гуглить схема самоподхвата

Изменено: faddist, 19.07.2025 - 14:11

[TTL]

Затеялся апгрейдом на производстве. Гидравлику смонтировал, а с электрической частью требуется помощь.

Вопрос номер 1. Реализовать постоянный сигнал при подаче кратковременного нажатия кнопки, который пойдет на замыкание реле 24В (DС), с возможностью выключения этого сигнала по команде от другого источника.

Существуют ли готовые платы, например, на базе 74HC14 с релюшкой на 24В (DC) и желательно с питанием самой платы тоже от 24В(DC)?

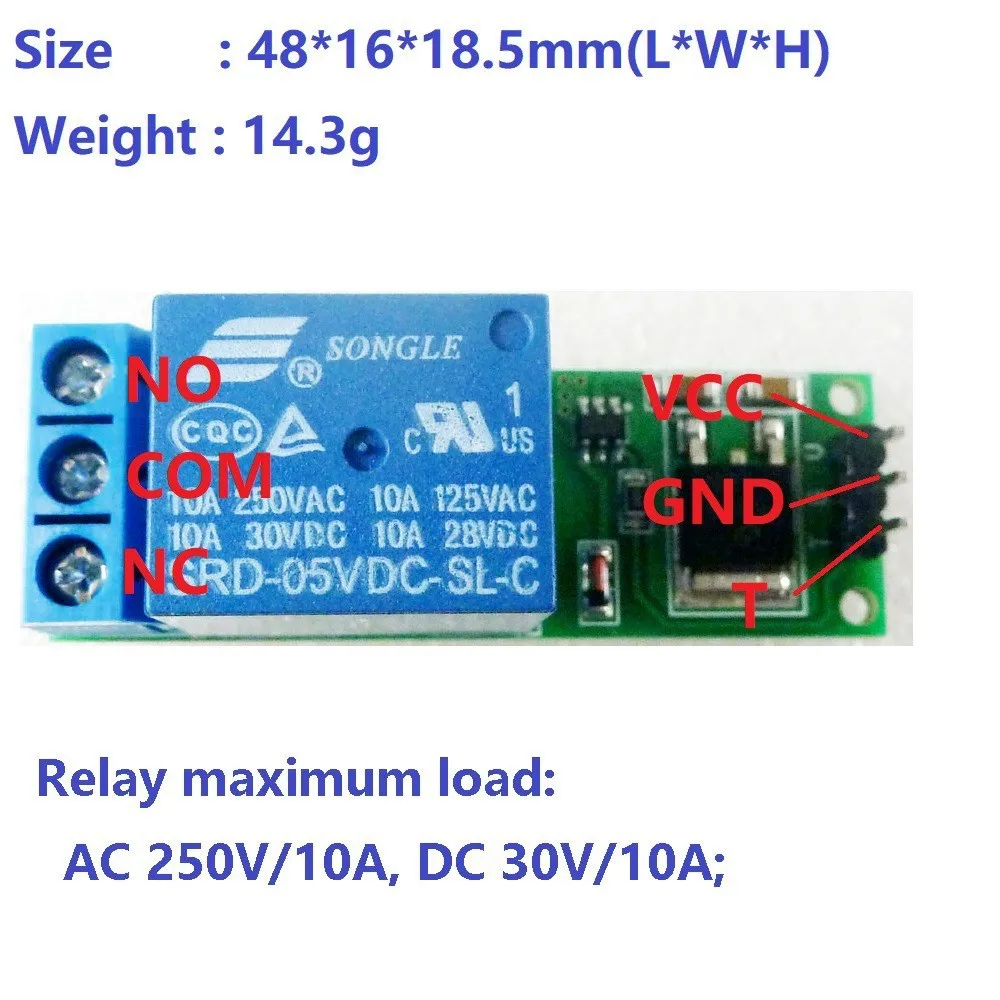

Была похожая задача, ставил бистабильное реле с Алиэкспресса, один импульс - включить, второй - выключить, вроде работает
https://aliexpress.r...000031701599155

Релейный модуль триггерной защелки постоянного тока 6 В 9 В 12 В 24 В 1-канальный бистабильный самоблокирующийся переключатель с низким импульсом триггерная плата для Arduino

[TOP GUN]

Возможно будет достаточно реализовать схему самоподхват реле с разрывом самоподхвата другим размыкателем

ЗЫ гуглить схема самоподхвата

загуглил спасибо. скорее всего подойдет. в итоге это реле будет управлять электромантитом, который стоит на пневмоклапане  (модель ulcsv/r02400), характеристики которого (потребляемая мощность) не гуглятся . Как узнать какую нагрузку потребляет этот электромагнит, чтобы подобрать реле с нужной характеристикой?

[TOP GUN]

Была похожая задача, ставил бистабильное реле с Алиэкспресса, один импульс - включить, второй - выключить, вроде работает
https://aliexpress.r...000031701599155

Релейный модуль триггерной защелки постоянного тока 6 В 9 В 12 В 24 В 1-канальный бистабильный самоблокирующийся переключатель с низким импульсом триггерная плата для Arduino

это тоже подходит, но немного для другого режима. а есть какие-нить боксы для крепления таких плат на DIN рейку?

Изменено: TOP GUN, 19.07.2025 - 15:50

[TTL]

это тоже подходит, но немного для другого режима. а есть какие-нить боксы для крепления таких плат на DIN рейку?

Есть специальные переходники для плат, я на обычные торцевые стопоры прикручивал винтами М3



https://www.chipdip....uct0/8007917081

[TOP GUN]

Спасибо.

[Georgik]

Возможно будет достаточно реализовать схему самоподхват реле с разрывом самоподхвата другим размыкателем

ЗЫ гуглить схема самоподхвата

Самое простое и надежное решение.
Автор не раскрыл информацию о том что будет приходить в качестве сигнала выключения, хотя, в целом, это не важно совсем.

Изменено: Georgik, 20.07.2025 - 21:32

[AleM]

Как узнать какую нагрузку потребляет этот электромагнит, чтобы подобрать реле с нужной характеристикой?

Включить последовательно с катушкой электромагнита амперметр и измерить потребляемый ток.

[TOP GUN]

Включить последовательно с катушкой электромагнита амперметр и измерить потребляемый ток.

Катушка управляет гидравлическим распределителем, зотолник которого смазывается гидравлическим маслом. Мне еще рано заполнять гидравлику. Надо сперва всю электрическую цепь собрать. Без масла в системе, опасно щелкать гидрораспределитель, да и данные на пустой системе не будут соответствовать реальным токам, нужным для переключения золотника, когда в системе давление 180 бар.
Странно, что ни на самом электромагните, ни в каталогах нет инфы по потребляемому току.
Может кто в курсе: 16ти амперных реле (24DC) хватит на переключение гидрораспределителя размера сетор 3?
Гидрораспределители с электроуправлением - CETOP 3 https://share.google/SgYoE6beYGN8muLw2

[Georgik]

загуглил спасибо. скорее всего подойдет. в итоге это реле будет управлять электромантитом, который стоит на пневмоклапане (модель ulcsv/r02400), характеристики которого (потребляемая мощность) не гуглятся . Как узнать какую нагрузку потребляет этот электромагнит, чтобы подобрать реле с нужной характеристикой?

Хотя бы примерно - по закону Ома…

[TOP GUN]

Хотя бы примерно - по закону Ома…

Известно только напряжение.

[TOP GUN]

Самое простое и надежное решение.
Автор не раскрыл информацию о том что будет приходить в качестве сигнала выключения, хотя, в целом, это не важно совсем.

Пока искал размыкатель, нашел более простое решение для рабочего режима, с обычным реле. После нажатия на кнопку, блок управления подает постояннысигнал на электродвигатели и обрубает его через заданное время. Этот сигнал и будет управлять гидрорасппеделителем, через обычное реле.
Реле с самоподхватом или плату с али установлю для принудительной проверки работы гидрорасппеделителя перед началом смены, без запуска рабочего цикла.

Изменено: TOP GUN, 21.07.2025 - 08:36

[AleM]

Известно только напряжение.

Катушка реле постоянного тока - просто измерьте её сопротивление омметром.

I=U/R

[Georgik]

Известно только напряжение.

У тебя нет клапана на руках или нет простого мультиметра?

[TOP GUN]

Катушка реле постоянного тока - просто измерьте её сопротивление омметром.
I=U/R

Спасибо

У тебя нет клапана на руках или нет простого мультиметра?

Спасибо

[TOP GUN]

Сопротивление катушки 20 Ом, получается потребление всего навсего 1.2А
