[TOP GUN]

Затеялся апгрейдом на производстве. Гидравлику смонтировал, а с электрической частью требуется помощь.

Вопрос номер 1. Реализовать постоянный сигнал при подаче кратковременного нажатия кнопки, который пойдет на замыкание реле 24В (DС), с возможностью выключения этого сигнала по команде от другого источника.

Существуют ли готовые платы, например, на базе 74HC14 с релюшкой на 24В (DC) и желательно с питанием самой платы тоже от 24В(DC)?





[Мaster]

Тиристор или транзистор никак, обязательно готовые платы?

[faddist]

Возможно будет достаточно реализовать схему самоподхват реле с разрывом самоподхвата другим размыкателем

ЗЫ гуглить схема самоподхвата

Изменено: faddist, 19.07.2025 - 14:11

[TTL]

Затеялся апгрейдом на производстве. Гидравлику смонтировал, а с электрической частью требуется помощь.

Вопрос номер 1. Реализовать постоянный сигнал при подаче кратковременного нажатия кнопки, который пойдет на замыкание реле 24В (DС), с возможностью выключения этого сигнала по команде от другого источника.

Существуют ли готовые платы, например, на базе 74HC14 с релюшкой на 24В (DC) и желательно с питанием самой платы тоже от 24В(DC)?

Была похожая задача, ставил бистабильное реле с Алиэкспресса, один импульс - включить, второй - выключить, вроде работает
https://aliexpress.r...000031701599155

Релейный модуль триггерной защелки постоянного тока 6 В 9 В 12 В 24 В 1-канальный бистабильный самоблокирующийся переключатель с низким импульсом триггерная плата для Arduino

[TOP GUN]

Возможно будет достаточно реализовать схему самоподхват реле с разрывом самоподхвата другим размыкателем

ЗЫ гуглить схема самоподхвата

загуглил спасибо. скорее всего подойдет. в итоге это реле будет управлять электромантитом, который стоит на пневмоклапане  (модель ulcsv/r02400), характеристики которого (потребляемая мощность) не гуглятся . Как узнать какую нагрузку потребляет этот электромагнит, чтобы подобрать реле с нужной характеристикой?

[TOP GUN]

Была похожая задача, ставил бистабильное реле с Алиэкспресса, один импульс - включить, второй - выключить, вроде работает
https://aliexpress.r...000031701599155

Релейный модуль триггерной защелки постоянного тока 6 В 9 В 12 В 24 В 1-канальный бистабильный самоблокирующийся переключатель с низким импульсом триггерная плата для Arduino

это тоже подходит, но немного для другого режима. а есть какие-нить боксы для крепления таких плат на DIN рейку?

Изменено: TOP GUN, 19.07.2025 - 15:50

[TTL]

это тоже подходит, но немного для другого режима. а есть какие-нить боксы для крепления таких плат на DIN рейку?

Есть специальные переходники для плат, я на обычные торцевые стопоры прикручивал винтами М3



https://www.chipdip....uct0/8007917081

[TOP GUN]

Спасибо.

[Georgik]

Возможно будет достаточно реализовать схему самоподхват реле с разрывом самоподхвата другим размыкателем

ЗЫ гуглить схема самоподхвата

Самое простое и надежное решение.
Автор не раскрыл информацию о том что будет приходить в качестве сигнала выключения, хотя, в целом, это не важно совсем.

Изменено: Georgik, 20.07.2025 - 21:32

[AleM]

Как узнать какую нагрузку потребляет этот электромагнит, чтобы подобрать реле с нужной характеристикой?

Включить последовательно с катушкой электромагнита амперметр и измерить потребляемый ток.

[TOP GUN]

Включить последовательно с катушкой электромагнита амперметр и измерить потребляемый ток.

Катушка управляет гидравлическим распределителем, зотолник которого смазывается гидравлическим маслом. Мне еще рано заполнять гидравлику. Надо сперва всю электрическую цепь собрать. Без масла в системе, опасно щелкать гидрораспределитель, да и данные на пустой системе не будут соответствовать реальным токам, нужным для переключения золотника, когда в системе давление 180 бар.
Странно, что ни на самом электромагните, ни в каталогах нет инфы по потребляемому току.
Может кто в курсе: 16ти амперных реле (24DC) хватит на переключение гидрораспределителя размера сетор 3?
Гидрораспределители с электроуправлением - CETOP 3 https://share.google/SgYoE6beYGN8muLw2

[Georgik]

загуглил спасибо. скорее всего подойдет. в итоге это реле будет управлять электромантитом, который стоит на пневмоклапане (модель ulcsv/r02400), характеристики которого (потребляемая мощность) не гуглятся . Как узнать какую нагрузку потребляет этот электромагнит, чтобы подобрать реле с нужной характеристикой?

Хотя бы примерно - по закону Ома…

[TOP GUN]

Хотя бы примерно - по закону Ома…

Известно только напряжение.

[TOP GUN]

Самое простое и надежное решение.
Автор не раскрыл информацию о том что будет приходить в качестве сигнала выключения, хотя, в целом, это не важно совсем.

Пока искал размыкатель, нашел более простое решение для рабочего режима, с обычным реле. После нажатия на кнопку, блок управления подает постояннысигнал на электродвигатели и обрубает его через заданное время. Этот сигнал и будет управлять гидрорасппеделителем, через обычное реле.
Реле с самоподхватом или плату с али установлю для принудительной проверки работы гидрорасппеделителя перед началом смены, без запуска рабочего цикла.

Изменено: TOP GUN, 21.07.2025 - 08:36

[AleM]

Известно только напряжение.

Катушка реле постоянного тока - просто измерьте её сопротивление омметром.

I=U/R

[Georgik]

Известно только напряжение.

У тебя нет клапана на руках или нет простого мультиметра?

[TOP GUN]

Катушка реле постоянного тока - просто измерьте её сопротивление омметром.
I=U/R

Спасибо

У тебя нет клапана на руках или нет простого мультиметра?

Спасибо

[TOP GUN]

Сопротивление катушки 20 Ом, получается потребление всего навсего 1.2А

[TOP GUN]

Комрады, финишная прямая. Нужно замедлить сигнал на 0.5-1 сек.
Нужно чтобы реле сработывало через 0.5 сек. включалось(не обязательно с замедлением), главное чтобы отключалось (размыкало силовые контакты) с замелнением хотя бы полсекунды, после того, как пропадает управляющий сигнал. Или перед реле, поставить какой нить замедлитель сигнала.
Какие девайсы есть в природе (24DC)?

[TOP GUN]

Покурил вопрос, нашел реле от ekf модель rt-sbe.

[TOP GUN]

Финиш....

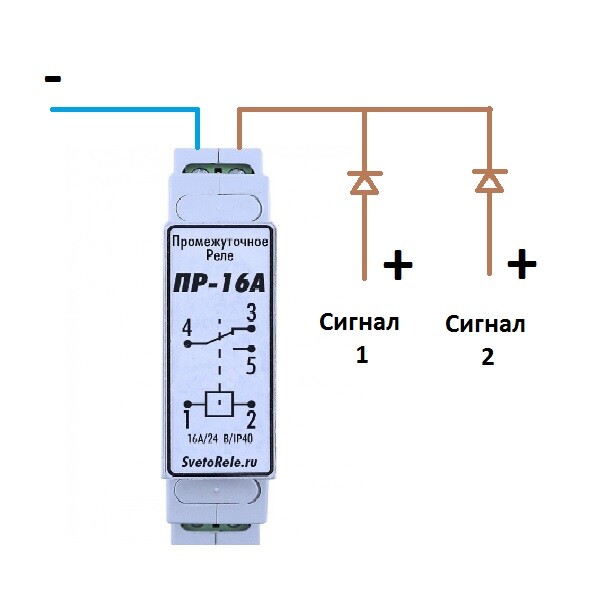

Подскажите по реализации. Нужно чтобы одно реле замыкалось от двух сигналов 24В. Логика "И". Должно работать и от первого и от второго и от двух вместе. Можно ли запустить сигналы через диоды и прикрутить и оба на один управляющий контакт реле?

[AleM]

Финиш....

Подскажите по реализации. Нужно чтобы одно реле замыкалось от двух сигналов 24В. Логика "И". Должно работать и от первого и от второго и от двух вместе. Можно ли запустить сигналы через диоды и прикрутить и оба на один управляющий контакт реле?

На какой ток рассчитана катушка этого реле? На постоянный или на переменный?

Да, если катушка реле постоянного тока, то так можно, совершенно нормальное решение.

Если катушка реле переменного тока, то нужно ставить два реле и параллелить одноимённые контакты.

P.S. Катушка реле, которое на картинке рассчитана на переменный ток 220В.

[TOP GUN]

На какой ток рассчитана катушка этого реле? На постоянный или на переменный?

Да, если катушка реле постоянного тока, то так можно, совершенно нормальное решение.

Если катушка реле переменного тока, то нужно ставить два реле и параллелить одноимённые контакты.

в характеристиках к реле указано, что питание универсальное AC/DC

У меня и управляющие сигналы и силовое 24В DC



Номин. ток, А 8

Тип напряжения управления AC/DC (перемен./постоян.)

Номин. напряжение питания цепи управления Us AC 50 Гц, В 240...240

Номин. напряжение питания цепи управления Us постоян. тока DC, В 24...24

уточнение: реле с задержкой отключения, модель RT-SBE EKF PROxima

Номинальное напряжение 24-240В AC/DC 12-240В AC/DC

Номинальное импульсное напряжение АС 400 В - ?



на контакт S планирую подключать сигналы управления.

Изменено: TOP GUN, 29.07.2025 - 22:07

[AleM]

в характеристиках к реле указано, что питание универсальное AC/DC

Тогда диоды можно ставить.

Номин. напряжение питания цепи управления Us постоян. тока DC, В 24...24

Управляется "плюсом" или "минусом"?

P.S. А, увидел, "плюсом".

[TOP GUN]

Тогда диоды можно ставить.


Управляется "плюсом" или "минусом"?

P.S. А, увидел, "плюсом".

Спасибо. Номинал диодов подбирать по току управляющих сигналов, или можно просто по 5А поставить и не заморачиваться?
